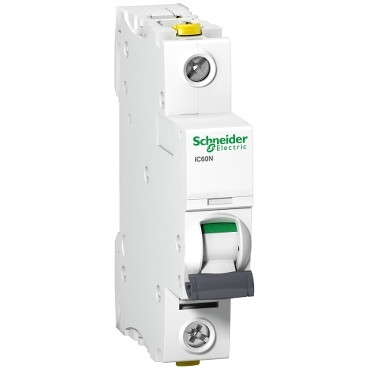

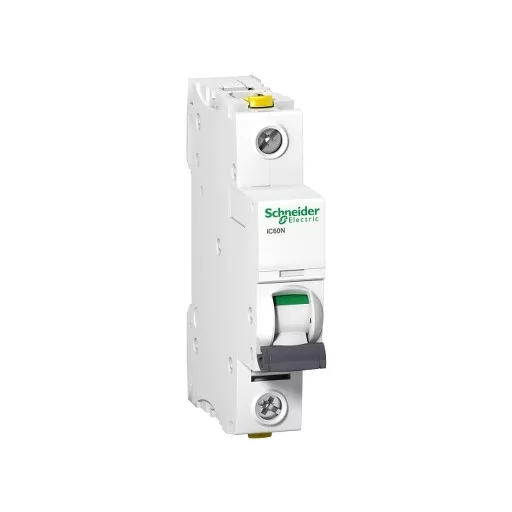

SCH KISMEGSZAKÍTÓ 1P 16A C ACTI9

készülékalkalmazás
Elosztás
termékcsalád
Acti 9
termék neve
Acti9 iC60
termék vagy komponens típusa
Kisautomata kapcsoló
készülék rövid megnevezése
IC60N
pólusok megnevezése
1P
védett pólusok száma
1
névleges áramerősség
16 A
hálózat típusa
DC
AC
kioldóegység technológia
Termikus-mágneses
görbe
C
megszakítási kapacitás
6000 A Icn -230 V AC 50/60 Hz megfelel EN/IEC 60947
10 kA Icu -600...690 V DC megfelel EN/IEC 60947-3
15 kA Icu -12...60 V DC megfelel EN/IEC 60947-3
10 kA Icu -220...240 V AC 50/60 Hz megfelel EN/IEC 60947-3
36 kA Icu -12...60 V AC 50/60 Hz megfelel EN/IEC 60947-3
20 kA Icu -100...133 V AC 50/60 Hz megfelel EN/IEC 60947-3
felhasználási kategória
AC megfelel EN 60924
AC megfelel IEC 60898-1
alkalmasság leválasztásra
Igen megfelel EN 60924
Igen megfelel EN 60947-3
Igen megfelel IEC 60898-1
Igen megfelel IEC 60947-2
szabványok
EN 60947-3
EN 60924
IEC 60947-2
IEC 60898-1
Kiegészítő jellemzők
hálózati frekvencia
50/60 Hz
mágneses kioldási korlát
8 x In +/- 20%
Ics névleges üzemi zárlati megszakítóképesség
27 kA 75 % megfelel EN 60947-3 - 12...60 V AC 50/60 Hz
7,5 kA 75 % megfelel EN 60947-3 - 220...240 V AC 50/60 Hz
27 kA 75 % megfelel IEC 60947-2 - 12...60 V AC 50/60 Hz
7,5 kA 75 % megfelel IEC 60947-2 - 220...240 V AC 50/60 Hz
15 kA 75 % megfelel IEC 60947-2 - 100...133 V AC 50/60 Hz
15 kA 75 % megfelel EN 60947-3 - 100...133 V AC 50/60 Hz
6000 A 100 % megfelel EN 60924 - 230 V AC 50/60 Hz
6000 A 100 % megfelel IEC 60898-1 - 230 V AC 50/60 Hz
10 kA 100 % megfelel EN 60947-3 - 72 V DC
10 kA 100 % megfelel IEC 60947-2 - 72 V DC
15 kA 100 % megfelel EN 60947-3 - 12...60 V DC
15 kA 100 % megfelel IEC 60947-2 - 12...60 V DC
korlátozási osztály
3 megfelel EN 60924
3 megfelel IEC 60898-1
Ui névleges szigetelési feszültség
500 V AC 50/60 Hz megfelel EN 60947-3
500 V AC 50/60 Hz megfelel IEC 60947-2
Uimp névleges lökő-feszültség állóság
6 kV megfelel EN 60947-3
6 kV megfelel IEC 60947-2
érintkező helyzetjelző
Igen
vezérlés típusa
Rúd
helyi jelzés
Szétkapcsolásjelző
szerelőtartó
DIN sín
9 mm furattávolság
2
magasság
91 mm
szélesség
18 mm
mélység
78,5 mm
súly
0,125 kg
szín
Fehér
mechanikus tartósság
20000 ciklus
elektromos élettartam
10000 ciklus
csatlakozás típusa
Fúrt kapocs (felső panel) 125 mm2 merev
Fúrt kapocs (felső panel) 116 mm2 Rugalmas sodrott
vezeték csupaszítási hossz
14 mm esetén felső panel csatlakozás
meghúzási nyomaték
2 N.m felső panel
szivárgóáram-védelem
Nincs
