SCH KISMEGSZAKÍTÓ 1P 10A B

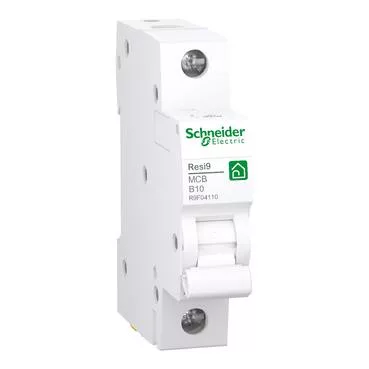

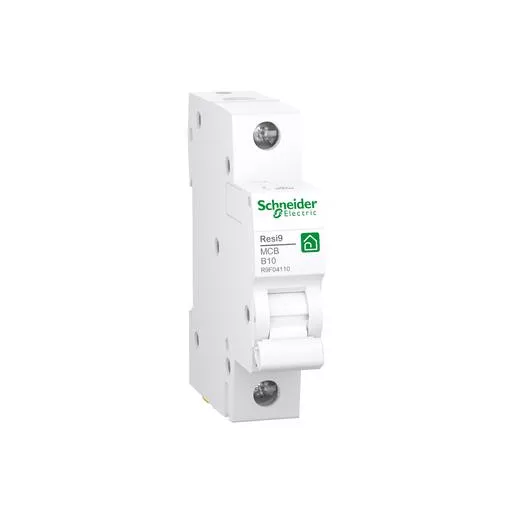

Ez a termék egy Resi9 kisfeszültségű kismegszakító (MCB). Ez az 1P kismegszakító 1 védett pólussal rendelkezik, 10 A-es névleges áramerősséggel és B-kioldási görbével. Az Icn névleges rövidzárlati megszakítókapacitása legfeljebb 4500 A 230 V-os váltóáram esetén, az MSZ/EN 60898-1 szabványnak megfelelően. Ez a termék megfelel az MSZ/EN 60898-1 szabványnak. Ez a kismegszakító védi az áramkört a rövidzárlattól és a túlterheléstől. A Resi9 bikonnekt csatlakozású alsó betáplálási rendszerű, amely villás gyűjtősíneinek köszönhetően minimalizált vezetékezést igényel A Resi9 ideális az családi- és társasházak esetén. Elektromos élettartama akár 4000 ciklus is lehet, mechanikai élettartama pedig akár 10 000 ciklus is lehet. Az Ue üzemi feszültség 230 V~. Az Ui névleges szigetelési feszültség 440 V~. Az üzemi frekvencia 50 Hz vagy 60 Hz. A terméket DIN sínre lehet felszerelni. Szélessége 2 modul (9 mm-es osztásban). A termék színe fehér (RAL9003). A méret (szélesség) 18mm × (magasság) 85mm × (mélység) 75mm. Az MSZ 60529 szabvány szerint a szekrényben IP20 és IP40 védettségi fokozatú. Az üzemi hőmérséklet -25°C és 60°C között van. Tárolási hőmérséklet: -40-80°C.

Termékcsalád
Resi9
Termék neve
Resi9 MCB
Termék vagy alkatrész típusa
Kismegszakító
Készülék alkalmazás
Elosztás
pólusok megnevezése
1P
védett pólusok száma
1
névleges áramerősség
10 A -30 °C
Hálózat típusa
AC
kioldóegység technológia
Termikus-mágneses
görbe
B
megszakítási kapacitás
4500 A Icn -230 V AC 50/60 Hz megfelel EN/IEC 60898-1
Szabványok
EN/IEC 60898-1
Terméktanúsítványok
VDE
Kiegészítő jellemzők
Hálózati frekvencia
50/60 Hz
Ue névleges üzemi feszültség
230 V AC 50/60 Hz
Mágneses kioldási határérték
3...5 x In
korlátozási osztály
3 megfelel EN/IEC 60898-1
[Ui] névleges szigetelési feszültség
440 V AC 50/60 Hz
[Uimp] névleges lökő-feszültség állóság
4 kV
Vezérlő típusa
Kapcsoló
Helyi jelzés
ON/OFF jelzés
szerelési mód
Klipszes
Rögzítés
DIN sín
fésűs gyűjtősín és elosztóblokk kompatibilitás
Fenéklap: kettős csatlakozás
9 mm-es osztások
2
Magasság
85 mm
Szélesség
18 mm
Mélység
75 mm
szín
Fehér
Mechanikai tartósság
10000 ciklus
elektromos élettartam
4000 ciklus AC 50/60 Hz megfelel EN/IEC 60898-1
reteszelési opciók leírása
Lakat OFF helyzetben
csatlakozás típusa
Alagút típusú terminálok (felső vagy alsó) - <= 25 mm2 - merev
Alagút típusú terminálok (felső vagy alsó) - <= 16 mm2 - sodrott, érvéghüvellyel
Alagút típusú terminálok (felső vagy alsó) - <= 16 mm2 - rugalmas
vezeték csupaszítási hossz
14 mm for felső vagy alsó connection
meghúzási nyomaték
2 N.m felső vagy alsó
szivárgóáram-védelem
Nincs
Környezet
IP védettségi szint
IP20 conforming to MSZ EN 60529
IP40 (moduláris szekrény) conforming to MSZ EN 60529
szennyezettségi fok
2 megfelel EN/IEC 60898-1
túlfeszültség kategória
III
A környezeti levegő hőmérséklete működés közben
-2560 °C
Környezeti levegő hőmérséklete a tároláshoz
-4080 °C
Csomagolási egység
1. csomag-csomagolási egység típusa
PCE
Egységek száma 1. csomagban
1
1. csomag magassága
2,000 cm
1. csomag szélessége
7,500 cm
1.csomag hossza
8,500 cm
1. csomag súlya
105,700 g
2. csomag- csomagolási egység típusa
BB1
Egységek száma 2. csomagban
12
2.csomag magassága
8,000 cm
2. csomag szélessége
8,500 cm
2. csomag hossza
22,000 cm
2. csomag súlya
1,293 kg
3. csomag- csomagolási egység típusa
S03
Egységek száma 3. csomagban
144
3.csomag magassága
30,000 cm
3. csomag szélessége
30,000 cm
3. csomag hossza
40,000 cm
3. csomag súlya
15,959 kg
