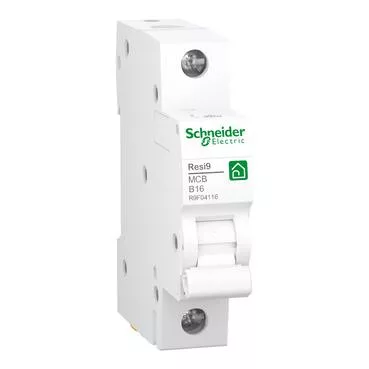

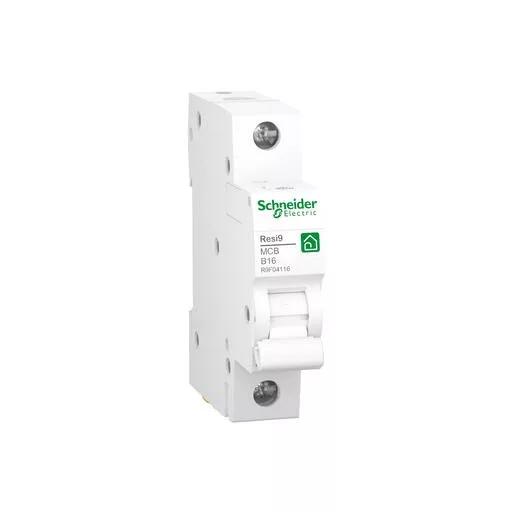

SCH KISMEGSZAKÍTÓ 1P 16A B

Name: SCH KISMEGSZAKÍTÓ 1P 16A B
SKU: 3606480553462
Price: 1199 HUF
Availability: InStock

Cikkszám:

3606480553462

Leírás

Ez a termék egy Resi9 kisfeszültségű kismegszakító (MCB). Ez az 1P kismegszakító 1 védett pólussal rendelkezik, 16 A-es névleges áramerősséggel és B-kioldási görbével. Az Icn névleges rövidzárlati megszakítókapacitása legfeljebb 4500 A 230 V-os váltóáram esetén, az MSZ/EN 60898-1 szabványnak megfelelően. Ez a termék megfelel az MSZ/EN 60898-1 szabványnak. Ez a kismegszakító egyesíti a rövidzárlattal és túlterhelési árammal szembeni védelem, valamint a vezérlés és szigetelés funkcióit. A Resi9 bikonnekt csatlakozású alsó betáplálási rendszerű, amely villás gyűjtősíneinek köszönhetően minimalizált huzalozást igényel A Resi9 ideális az családi- és társasházak esetén. Elektromos élettartama akár 4000 ciklus is lehet, mechanikai élettartama pedig akár 10 000 ciklus is lehet. Az Ue üzemi feszültség 230 V~. Az Ui névleges szigetelési feszültség 440 V~. Az üzemi frekvencia 50 Hz vagy 60 Hz. A terméket DIN sínre lehet felszerelni. Szélessége 2 modul (9 mm-es osztásban). A termék színe fehér (RAL9003). A méret (szélesség) 18mm × (magasság) 85mm × (mélység) 75mm. Az MSZ 60529 szabvány szerint a szekrényben IP20 és IP40 védettségi fokozatú. Az üzemi hőmérséklet -25°C és 60°C között van. Tárolási hőmérséklet: -40-80°C.

Műszaki adatok

Fő jellemzők
Termékcsalád	Resi9
Termék neve	Resi9 MCB
Termék vagy alkatrész típusa	Kismegszakító
Készülék alkalmazás	Elosztás
pólusok megnevezése	1P
védett pólusok száma	1
névleges áramerősség	16 A -30 °C
Hálózat típusa	AC
kioldóegység technológia	Termikus-mágneses
görbe	B
megszakítási kapacitás	4500 A Icn -230 V AC 50/60 Hz megfelel EN/IEC 60898-1
Szabványok	EN/IEC 60898-1
Terméktanúsítványok	VDE

Kiegészítő jellemzők
Hálózati frekvencia	50/60 Hz
Ue névleges üzemi feszültség	230 V AC 50/60 Hz
Mágneses kioldási határérték	3...5 x In
korlátozási osztály	3 megfelel EN/IEC 60898-1
[Ui] névleges szigetelési feszültség	440 V AC 50/60 Hz
[Uimp] névleges lökő-feszültség állóság	4 kV
Vezérlő típusa	Kapcsoló
Helyi jelzés	ON/OFF jelzés
szerelési mód	Klipszes
Rögzítés	DIN sín
fésűs gyűjtősín és elosztóblokk kompatibilitás	Fenéklap: kettős csatlakozás
9 mm-es osztások	2
Magasság	85 mm
Szélesség	18 mm
Mélység	75 mm
szín	Fehér
Mechanikai tartósság	10000 ciklus
elektromos élettartam	4000 ciklus AC 50/60 Hz megfelel EN/IEC 60898-1
reteszelési opciók leírása	Lakat OFF helyzetben
csatlakozás típusa	Alagút típusú terminálok (felső vagy alsó) - <= 25 mm² - merev Alagút típusú terminálok (felső vagy alsó) - <= 16 mm² - sodrott, érvéghüvellyel Alagút típusú terminálok (felső vagy alsó) - <= 16 mm² - rugalmas
vezeték csupaszítási hossz	14 mm for felső vagy alsó connection
meghúzási nyomaték	2 N.m felső vagy alsó
szivárgóáram-védelem	Nincs

Környezet
IP védettségi szint	IP20 conforming to MSZ EN 60529 IP40 (moduláris szekrény) conforming to MSZ EN 60529
szennyezettségi fok	2 megfelel EN/IEC 60898-1
túlfeszültség kategória	III
A környezeti levegő hőmérséklete működés közben	-25…60 °C
Környezeti levegő hőmérséklete a tároláshoz	-40…80 °C

Csomagolási egység
1. csomag-csomagolási egység típusa	PCE
Egységek száma 1. csomagban	1
1. csomag magassága	2,000 cm
1. csomag szélessége	7,500 cm
1.csomag hossza	8,500 cm
1. csomag súlya	107,100 g
2. csomag- csomagolási egység típusa	BB1
Egységek száma 2. csomagban	12
2.csomag magassága	8,000 cm
2. csomag szélessége	9,000 cm
2. csomag hossza	23,000 cm
2. csomag súlya	1,323 kg
3. csomag- csomagolási egység típusa	S03
Egységek száma 3. csomagban	144
3.csomag magassága	30,000 cm
3. csomag szélessége	30,000 cm
3. csomag hossza	40,000 cm
3. csomag súlya	16,304 kg

Rendelhető

Jogszabályi Szavatosság

1 199 Ft

Raktárkészletek

Maglód 0 DB

Gyömrő 0 DB

Nagykáta 0 DB

Tápiószecső 0 DB
