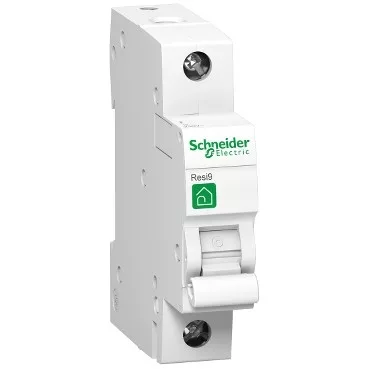

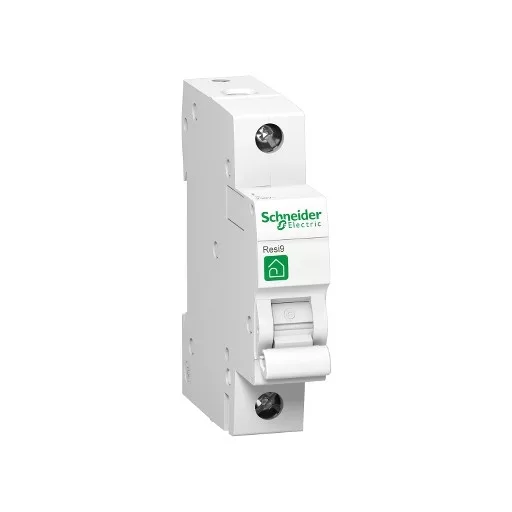

SCH KISMEGSZAKÍTÓ 1P 32A C RESI9 R9F14132

Termékcsalád
Resi9
Termék neve
Resi9 MCB
Termék vagy alkatrész típusa
Kismegszakító
Készülék alkalmazás
Elosztás
pólusok megnevezése
1P
védett pólusok száma
1
névleges áramerősség
32 A -30 °C
Hálózat típusa
AC
kioldóegység technológia
Termikus-mágneses
görbe
C
megszakítási kapacitás
4500 A Icn -230 V AC 50/60 Hz megfelel EN/IEC 60898-1
Szabványok
EN/IEC 60898-1
Terméktanúsítványok
EAC
VDE
Kiegészítő jellemzők
Hálózati frekvencia
50/60 Hz
Ue névleges üzemi feszültség
230 V AC 50/60 Hz
Mágneses kioldási határérték
5...10 x In
korlátozási osztály
3 megfelel EN/IEC 60898-1
[Ui] névleges szigetelési feszültség
440 V AC 50/60 Hz
[Uimp] névleges lökő-feszültség állóság
4 kV
Vezérlő típusa
Kapcsoló
Helyi jelzés
ON/OFF jelzés
szerelési mód
Klipszes
Rögzítés
DIN sín
fésűs gyűjtősín és elosztóblokk kompatibilitás
Fenéklap: kettős csatlakozás
9 mm-es osztások
2
Magasság
85 mm
Szélesség
18 mm
Mélység
75 mm
szín
Fehér
Mechanikai tartósság
10000 ciklus
elektromos élettartam
4000 ciklus AC 50/60 Hz megfelel EN/IEC 60898-1
reteszelési opciók leírása
Lakat OFF helyzetben
csatlakozás típusa
Alagút típusú terminálok (felső vagy alsó) - <= 35 mm2 - merev
Alagút típusú terminálok (felső vagy alsó) - <= 25 mm2 - sodrott, érvéghüvellyel
Alagút típusú terminálok (felső vagy alsó) - <= 25 mm2 - rugalmas
vezeték csupaszítási hossz
14 mm for felső vagy alsó connection
meghúzási nyomaték
2 N.m felső vagy alsó
szivárgóáram-védelem
Nincs
Környezet
IP védettségi szint
IP20 conforming to MSZ EN 60529
IP40 (moduláris szekrény) conforming to MSZ EN 60529
szennyezettségi fok
2 megfelel EN/IEC 60898-1
túlfeszültség kategória
III
A környezeti levegő hőmérséklete működés közben
-2560 °C
Környezeti levegő hőmérséklete a tároláshoz
-4080 °C
Csomagolási egység
1. csomag-csomagolási egység típusa
PCE
Egységek száma 1. csomagban
1
1. csomag magassága
7,500 cm
1. csomag szélessége
8,000 cm
1.csomag hossza
2,000 cm
1. csomag súlya
120,000 g
2. csomag- csomagolási egység típusa
BB1
Egységek száma 2. csomagban
12
2.csomag magassága
8,000 cm
2. csomag szélessége
9,000 cm
2. csomag hossza
23,000 cm
2. csomag súlya
1,515 kg
3. csomag- csomagolási egység típusa
S03
Egységek száma 3. csomagban
144
3.csomag magassága
30,000 cm
3. csomag szélessége
30,000 cm
3. csomag hossza
40,000 cm
3. csomag súlya
18,680 kg
