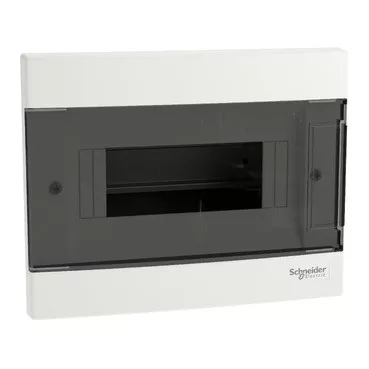

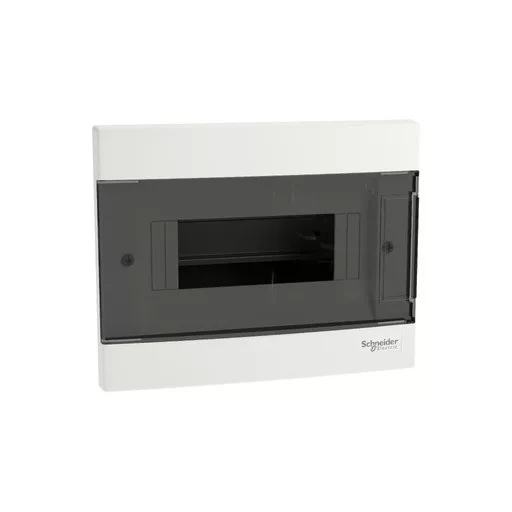

SCH LAK.ELOSZTÓ FALBA SÜLLY. 1X8M+ÁTL.AJT+SÍN

Termékcsalád
Easy9
Termék neve
Easy9 EU
Termék vagy alkatrész típusa
Szekrény
szekrény típusa
Moduláris szekrény
Nb of 18 mm modules per row
8
Kiegészítő jellemzők
szekrény szerelése
Süllyesztett
9 mm-es osztások
16
Összesen 18 mm-es modulok
8
A sín típusa
DIN
A telepítés típusa
Beltéri
Csatlakozóblokk funkció
Föld / nulla
A sorkapcsok száma
1 föld (csavart) mellett 8 kimenők
1 nulla (csavart) mellett 8 kimenők
elosztóblokk kimenők
4 x 16 mm2 + 4 x 10 mm2 esetén föld
4 x 16 mm2 + 4 x 10 mm2 esetén nulla
kábelbemenet
Előre vágott lyukak
Type of door
Átlátszó
ajtónyitási oldal
Megfordítható (180 °)
névleges áramerősség
63 A
[Ue] névleges üzemi feszültség
400 V
Ui névleges szigetelési feszültség
500 V
szekrény anyaga
Szekrény: önkioltó műanyag
magasság
170 mm
mélység
96,5 mm
szélesség
215 mm
Nettó súly
0,58 kg
szín
Szekrény: fehér (RAL 9003)
Ajtó: füstölt
Környezet
Szabványok
IEC 60670-1
IEC 60670-24
IP védettségi szint
IP40 megfelel MSZ EN 60529 (zárt állapot)
IP30 megfelel MSZ EN 60529 (nyíltan szerelt)
IK védettségi fok
IK07 conforming to IEC 62262
szennyezettségi fok
2
tűzellenállási képesség
650 °C ( 30 s ) megfelel IEC 60695-2-12
Elektromos szigetelési osztály
II. osztály
Környezeti levegő hőmérséklete a működéshez
-2560 °C
Környezeti levegő hőmérséklete a tároláshoz
-2570 °C
Csomagolási egység
1. csomag-csomagolási egység típusa
PCE
Egységek száma 1. csomagban
1
1. csomag magassága
10,000 cm
1. csomag szélessége
17,000 cm
1.csomag hossza
22,000 cm
1. csomag súlya
551,000 g
2. csomag- csomagolási egység típusa
CAR
Egységek száma 2. csomagban
12
2.csomag magassága
53,000 cm
2. csomag szélessége
41,000 cm
2. csomag hossza
31,000 cm
2. csomag súlya
7,461 kg
3. csomag- csomagolási egység típusa
P12
Egységek száma 3. csomagban
144
3.csomag magassága
120,000 cm
3. csomag szélessége
80,000 cm
3. csomag hossza
120,000 cm
3. csomag súlya
101,532 kg
